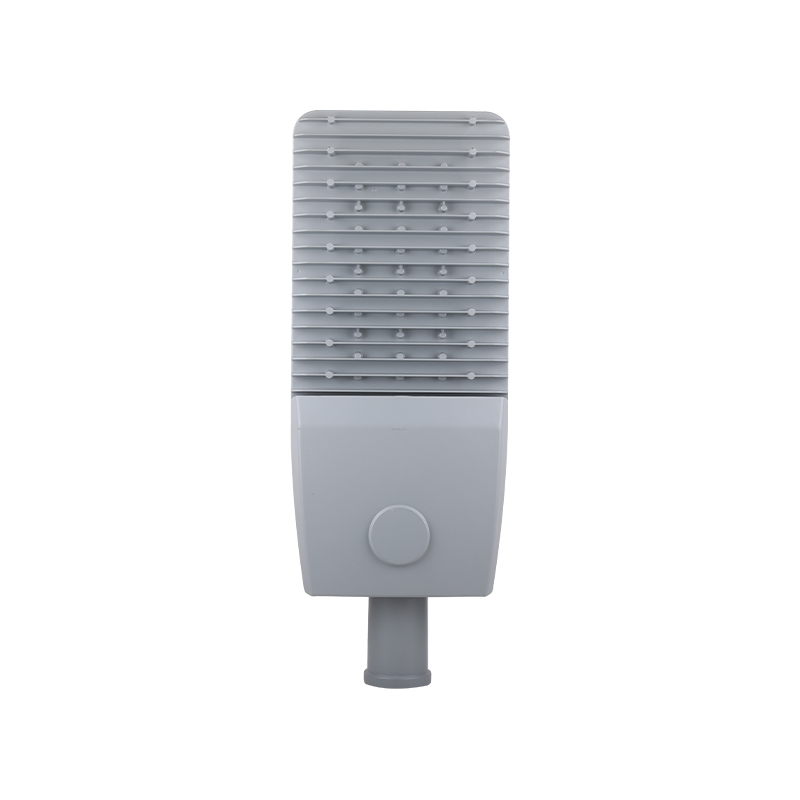

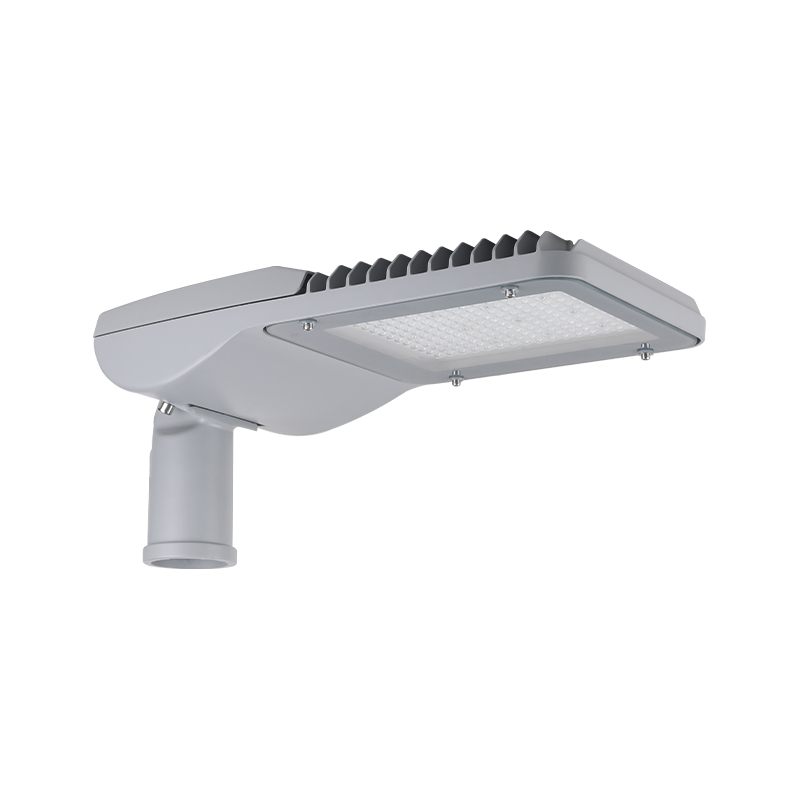

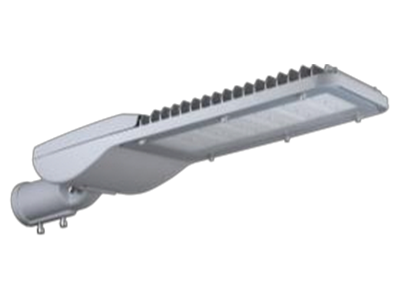

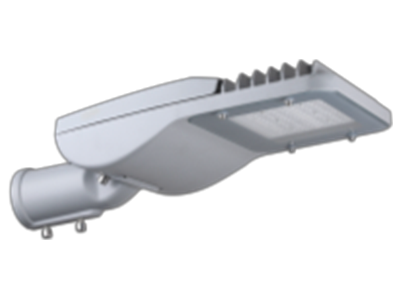

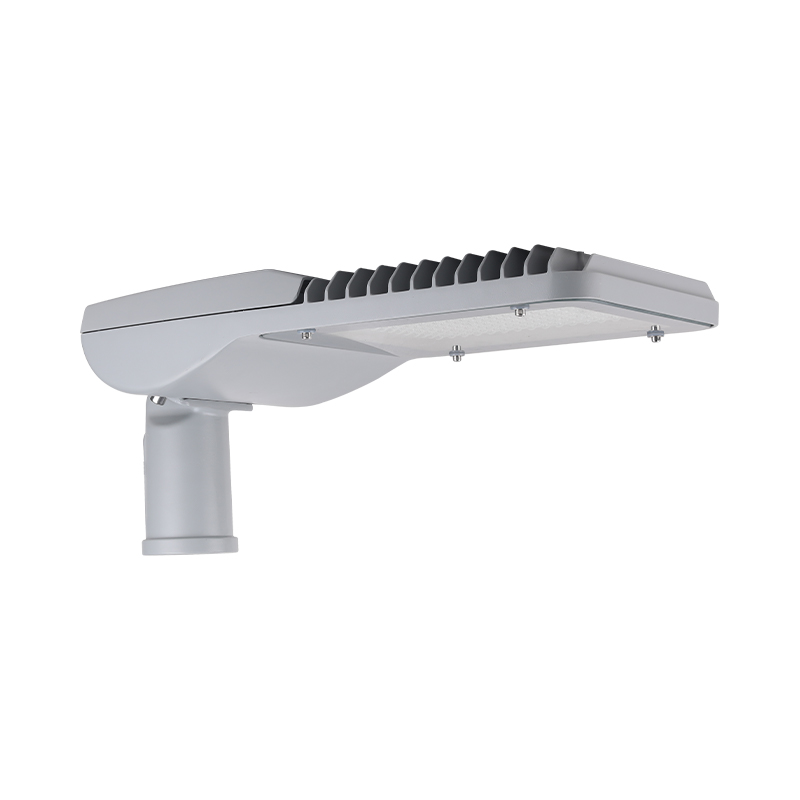

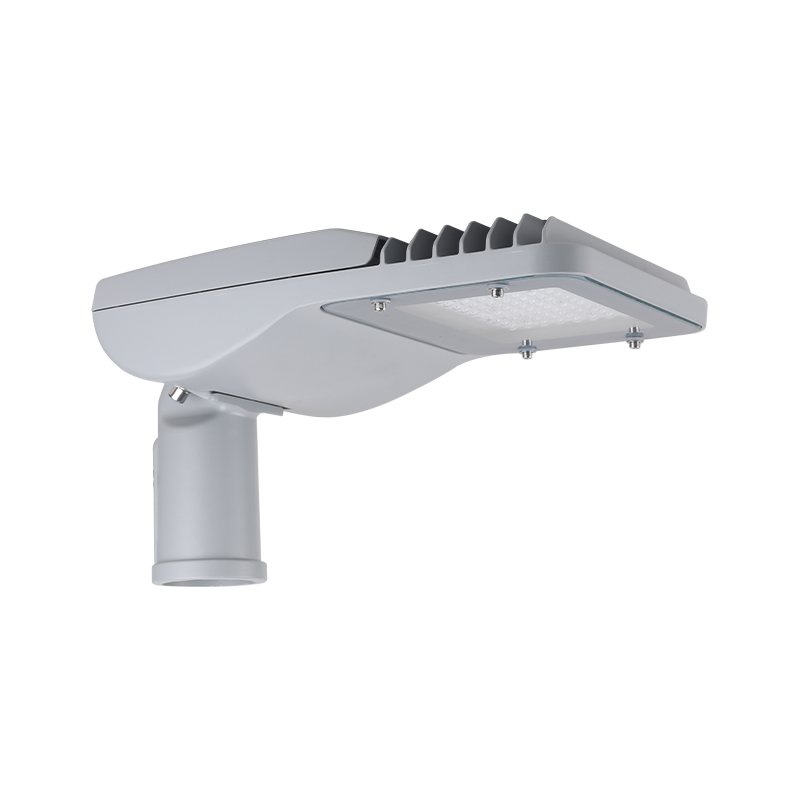

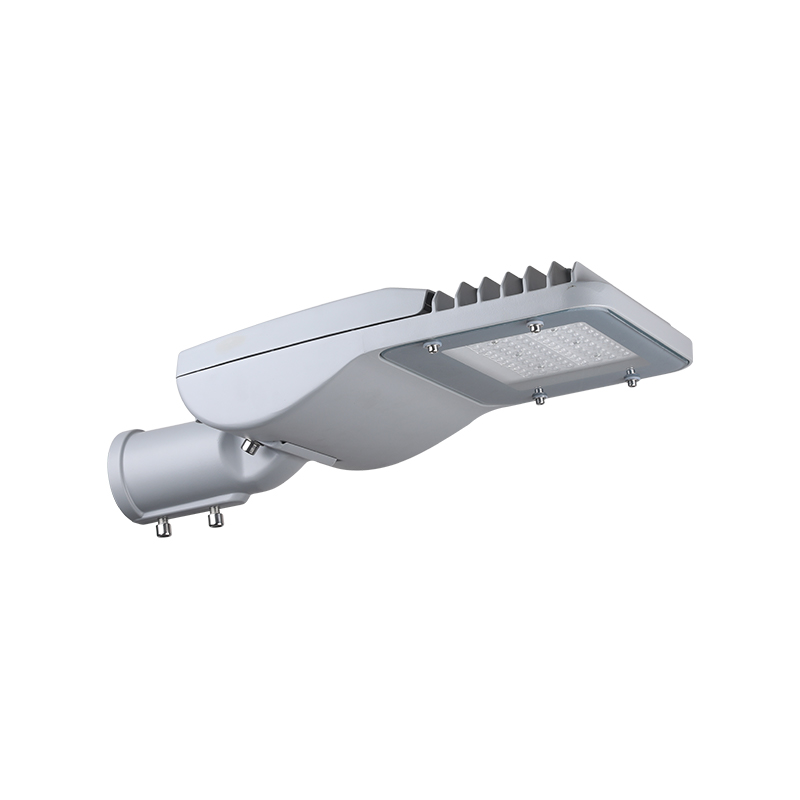

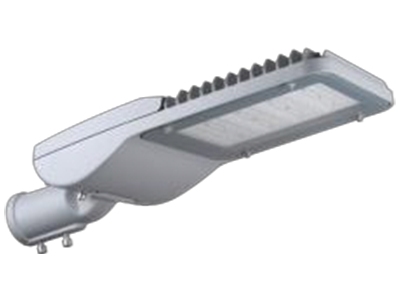

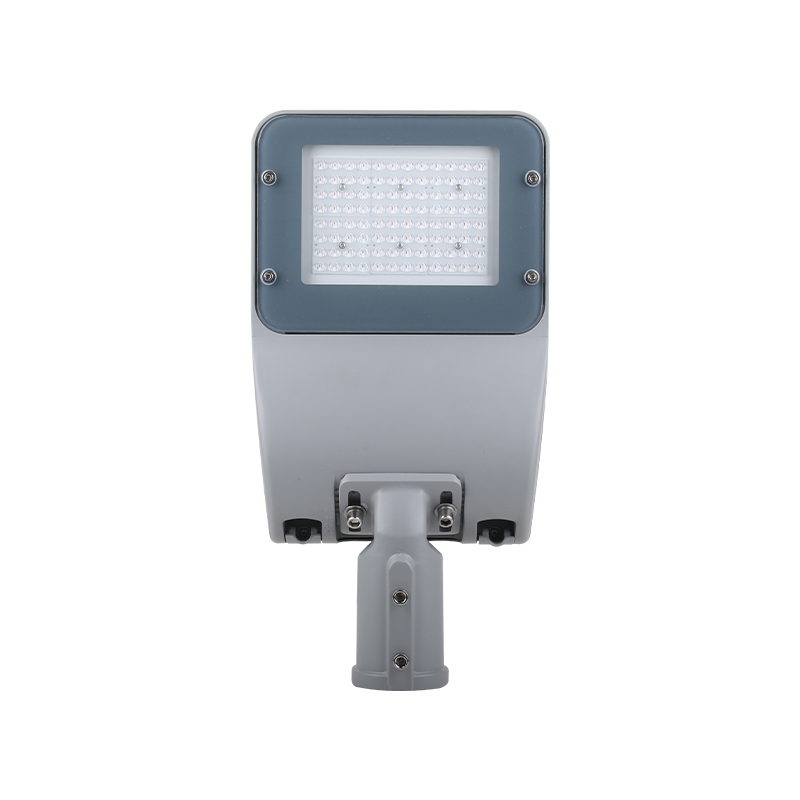

Moulage sous pression en aluminium haute pression logeant les réverbères ATLANTIC PRO LED

Description du produit

CARACTÉRISTIQUES
1. Disponible en six tailles, plus rentables pour les projets.
Puce LED 5050/3030, 120-180 lm/w Corps en aluminium moulé sous haute pression avec revêtement en poudre polyester durable résistant à la corrosion.
2. IP66, lk09 10 kv/20kv SPD en option.
3. Angle de broche réglable 0 ± 15°.

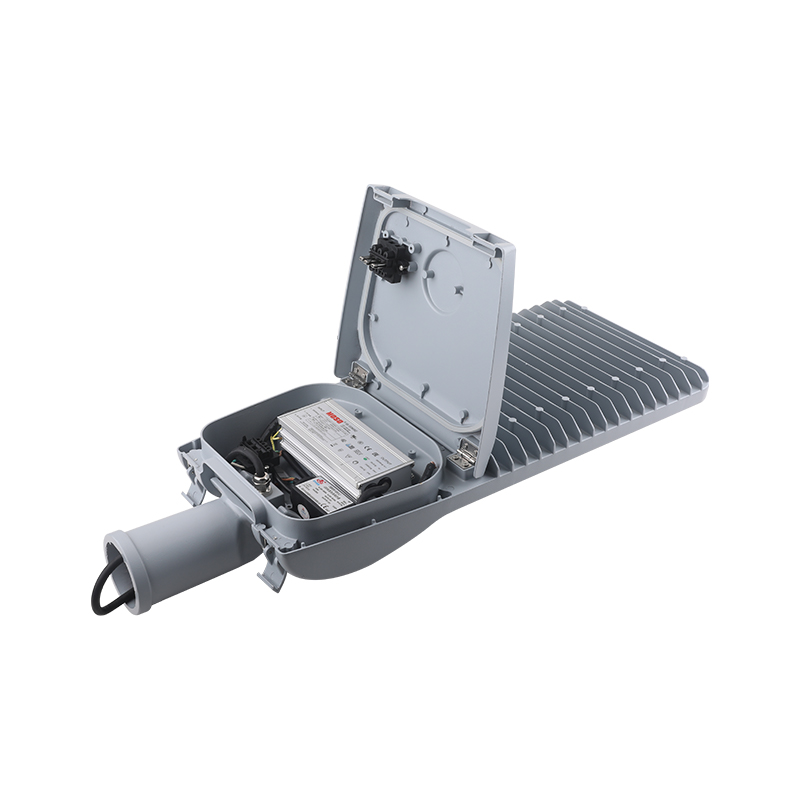

4. La conception détachable unique permet de démonter rapidement le boîtier svers le hautérieur et la carte pilote sans l'aide d'aucun outil, ce qui facilite l'inspection, la réparation et le remplacement des composants internes et améliore l'efficacité de la maintenance de l'équipement.
5. Interrupteur de sécurité/cellule phoàélectrique/capuchon de court-circuit/capteur intelligent en option sur demande 5 ans de garantie.

PRINCIPALES APPLICATIONS

ROUTE ET AUTOROUTE

PONTS

ZONES URBAINES & RÉSIDENTIELLES

ZONES PLACES ET PIÉTONS

SPÉCIFICATIONS TECHNIQUES

SPÉCIFICATION	MINI	MIDI	MAXI
Puissance	30-75w	80-150w	150-200w
Tension d'entrée	100-277 V/50-60 Hz
Température de couleur	3000-6500K
Indice de rendu des couleurs	IRC>70
Température de fonctionnement	-40 ℃ ~ 50 ℃
Matériau du boîtier	ADC12
Protection contre la pénétration	IP66
Résistance aux chocs	IK08/IK09 en option
Protection contre les surtensions	10KV/20KV
Diffuseur	Verre trempé
Robinet diamètre	50mm/60mm
Poids	4,3 kg	5,6 kg	6,8 kg

CONCEPTION EN DÉTAILS

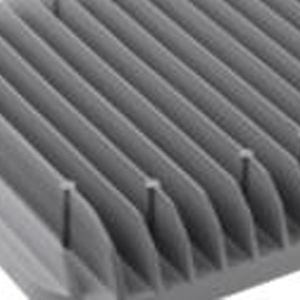

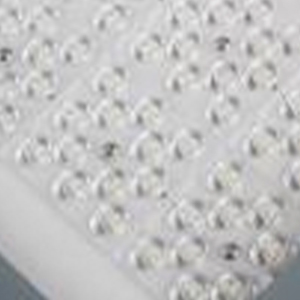

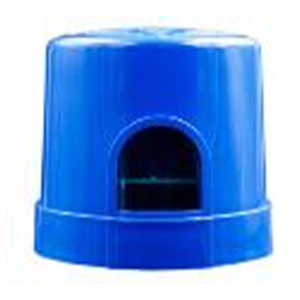

Corps Corps en fonte d'aluminium robuste avec revêtement en poudre polyester résistant à la corrosion.	Photocontrôle (facultatif) En option avec prise NEMA et cellule photoélectrique/capuchon de court-circuit.	Puces LED Puces LED Lumileds 3030 et 5050 avec une efficacité du luminaire jusqu'à 150 lm/w, longue durée de vie de 50 000 heures.

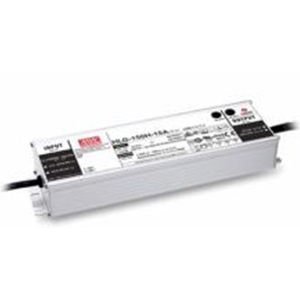

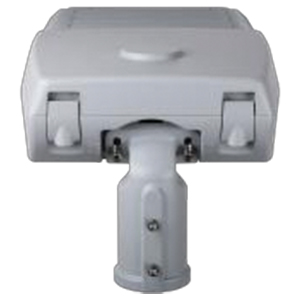

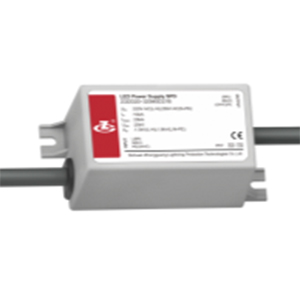

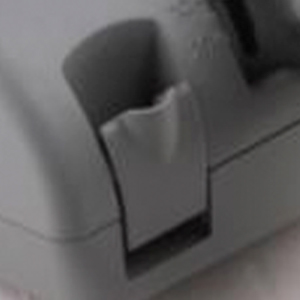

Bloc d'alimentation Driver LED haute performance - Gradation 0-10v sur demande - La marque du conducteur peut choisir parmi MOSO, Meanwell, Philips, Osram.	Boucles Ouverture sans outil du compartiment de vitesse, facile pour l'entretien.	Robinet Grand angle réglable de 0° à ±15° pour une entrée latérale et un montage sur poteau.

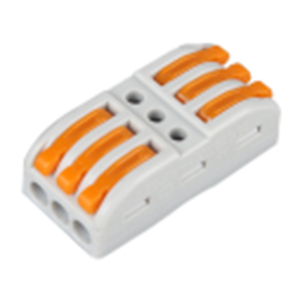

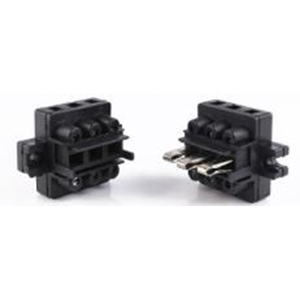

Sectionneur de puissance Éteignez automatiquement le luminaire lorsque le compartiment de transmission est ouvert et allumez-le après la fermeture, sécurité pour les travailleurs lors de la maintenance.	Connecteur Connecteur enfichable rapide, sans outil, gagnez du temps.	SPD Dispositif de protection contre les surtensions 10kv (20kv en option), protection plus fiable pour l'unité d'alimentation LED.

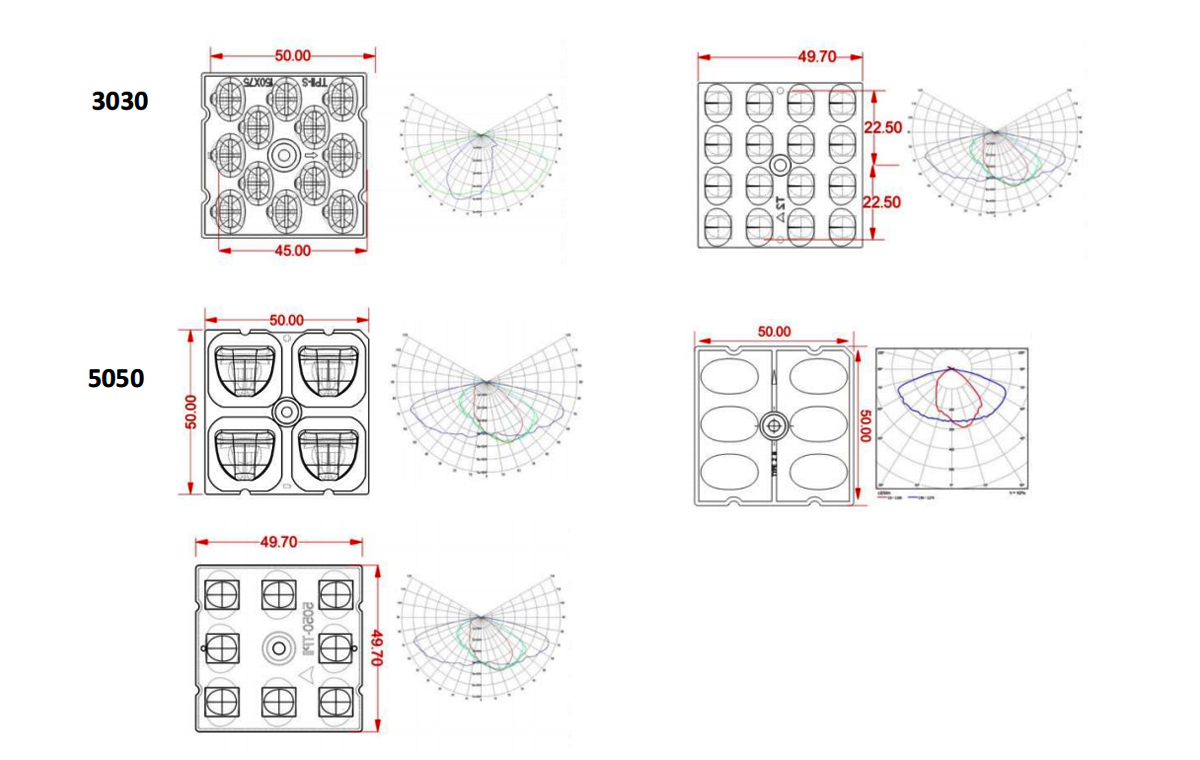

OPTIQUES DISPONIBLES

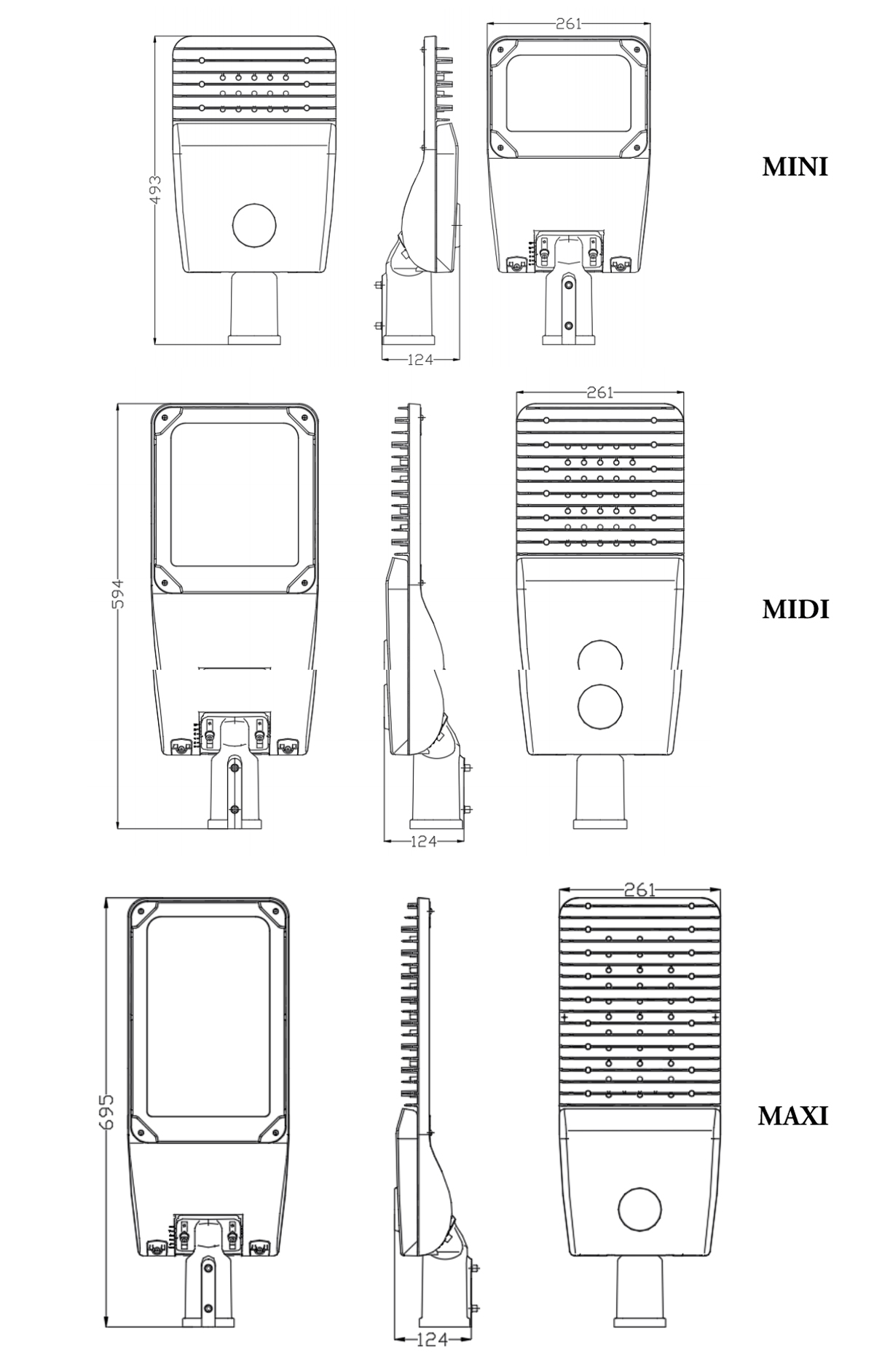

DIMENSIONS (mm)


INFORMATIONS DE COMMANDE

Remarque :
- La puissance peut être personnalisée sur demande du projet.
- Couleur de peinture du boîtier standard gris clair, d'autres couleurs peuvent être peintes sur demande.

DONNÉES LOGISTIQUE

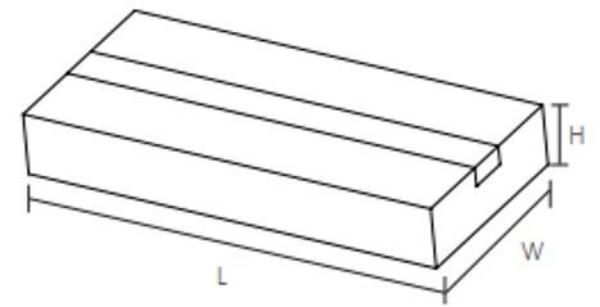

MODÈLE	Unité d'emballage (pièces/carton)	Taille du carton (mm) (Longueur*Largeur*Hauteur)	Poids net	Poids brut	Volume
ATLANTIQUEPRO MINI	1	510*280*180mm	4,3 kg	4,8 kg	25,7dm³
ATLANTIQUEPRO MIDI	1	610*280*180mm	5,6 kg	6,2 kg	30,7 dm³
ATLANTIQUEPRO MAXI	1	710*280*180mm	6,8 kg	7,5kg	35,7dm³

INSTALLATION

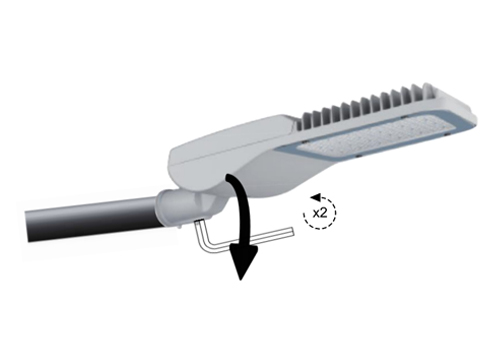

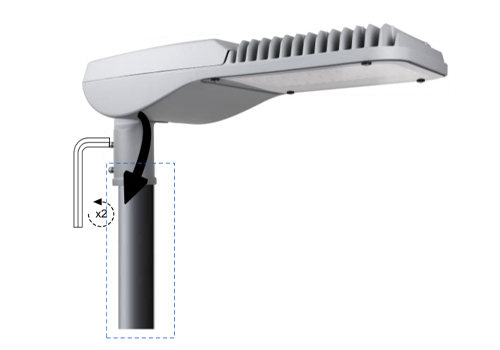

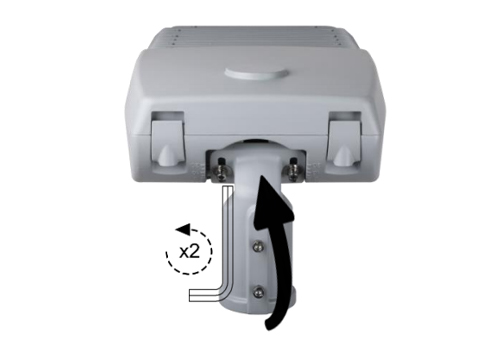

Serrez le luminaire au poteau à l'aide d'une clé allen.	Desserrez les vis à l'aide d'une clé Allen et faites pivoter le réglage du robinet en position d'entrée latérale.
Un seul outil manuel est nécessaire pour installer le luminaire.	-15° à 15°.

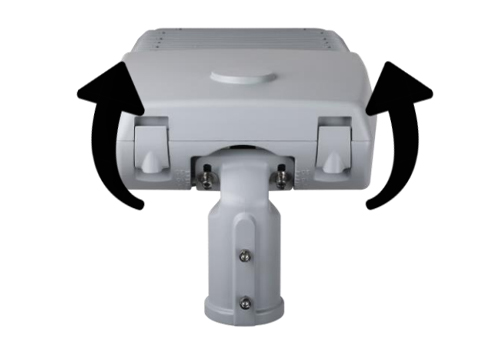

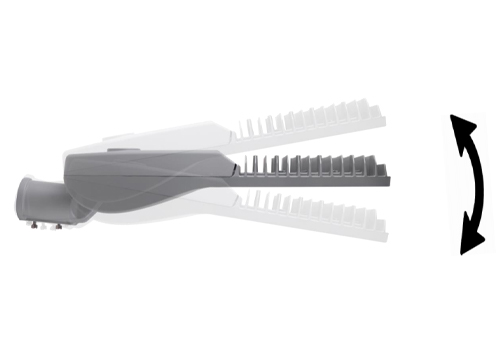

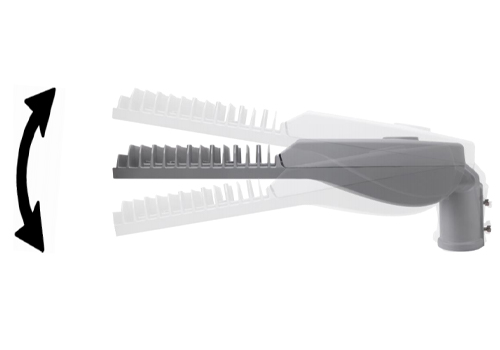

-15° à 15°, l'angle du robinet peut être ajusté de -15°, -10°, 0°, 5°, 10°, 15°.	Appuyez sur deux boucles pour ouvrir le compartiment de vitesse.

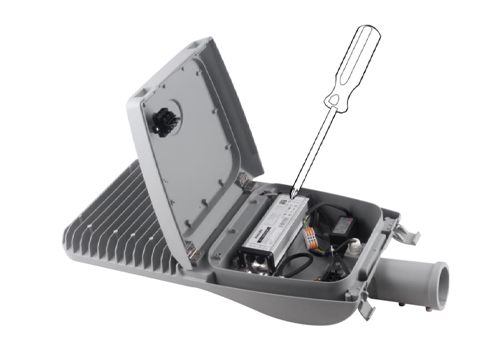

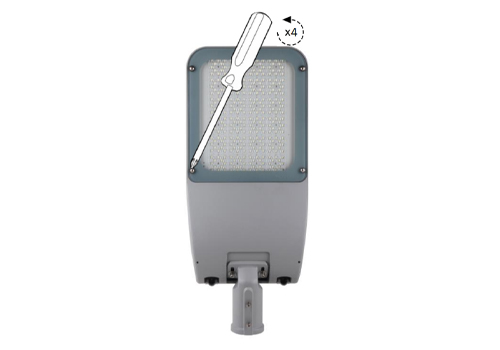

Placez le couvercle du compartiment d'engrenages en position verrouillée, à l'aide d'un tournevis cruciforme, desserrez les vis et remplacez les pièces électroniques défectueuses, puis verrouillez le compartiment d'engrenages.	Desserrez les vis et retirez la vitre, puis continuez à desserrer les vis verrouillées sur la carte électronique, retirez la carte électronique défectueuse et remplacez-la par une nouvelle. Connectez et resserrez chaque pièce étape par étape.
