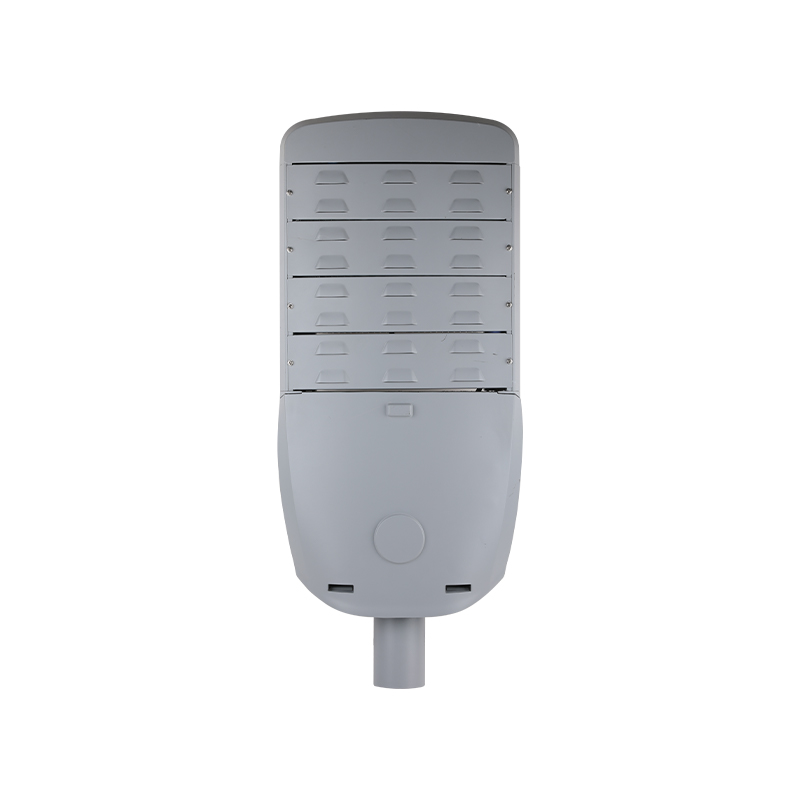

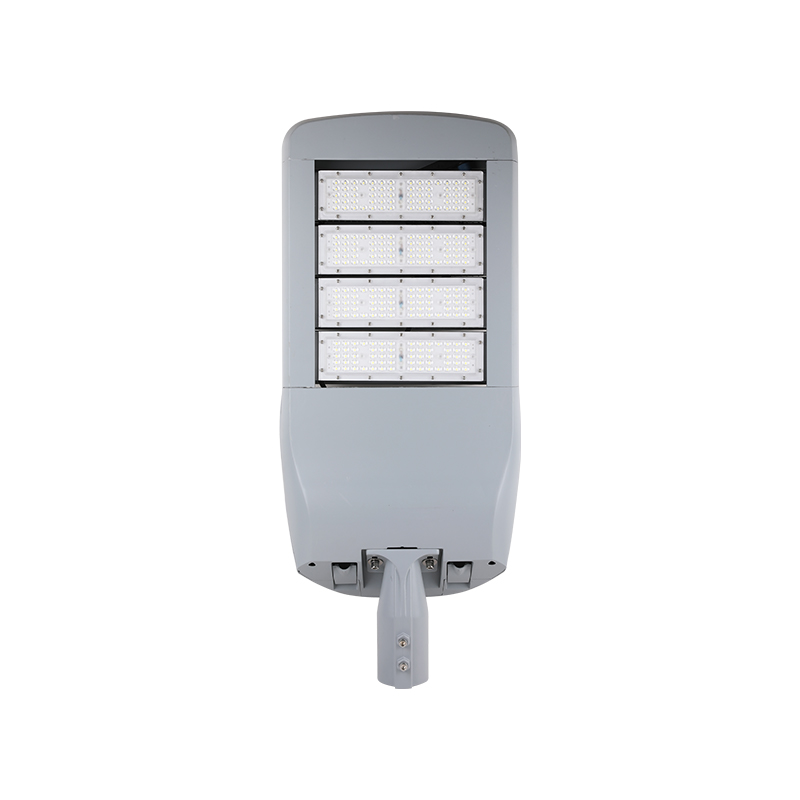

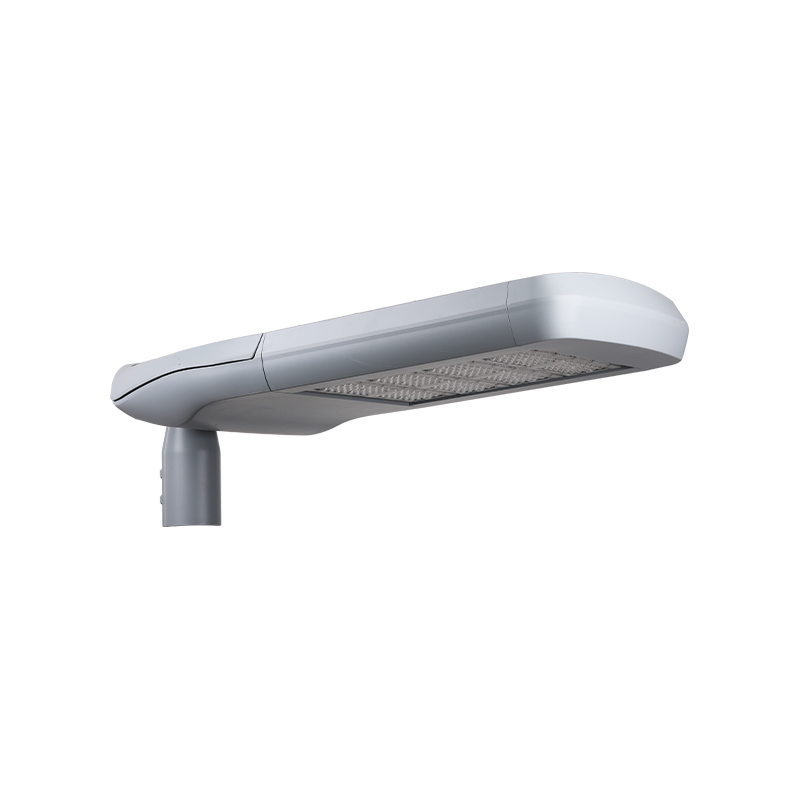

Conception de moteur modulaire Lampadaire LED série FORTUNE MODULAR

Description du produit

FORTUNE MODULAR présente de nombreux avantages significatifs. Sa conception et ses fonctions reflètent les caractéristiques d'efficacité, de flexibilité et d'orientation vers l'avenir. Son compartiment d'appareillage et son plateau d'appareillage peuvent être facilement ouverts et remplacés sans outils, ce qui simplifie grandement le processus de maintenance et améliore l'opérabilité et la fiabilité de l'équipement. La conception du moteur LED modulaire peut être étendue de manière flexible d'un module à six modules, ce qui non seulement répond aux besoins de différents scénarios, mais améliore également considérablement la rentabilité et offre aux utilisateurs une flexibilité et une adaptabilité plus élevées.
Le produit adopte un corps en aluminium moulé sous haute pression et est recouvert d'un revêtement en poudre de polyester résistant à la corrosion pour garantir la durabilité et la stabilité de l'équipement dans des environnements difficiles. Sa conception de prise à angle réglable prend en charge l'entrée latérale et l'installation sur le dessus de colonne, améliorant encore la commodité et l'applicabilité de l'installation.

PRINCIPALES APPLICATIONS

ROUTE ET AUTOROUTE

PONTS

ZONES URBAINES & RÉSIDENTIELLES

ZONES PLACES ET PIÉTONS

SPÉCIFICATIONS TECHNIQUES

SPÉCIFICATION	M01	M02	M03	M04	M05	M06
Puissance	30-60w	60-120w	90-180w	120-240w	150-300w	180-360w
Tension d'entrée	100-277 V/50-60 Hz
Température de couleur	3000-6500K
Indice de rendu des couleurs	IRC > 70
Température de fonctionnement	-40 ℃ ~ 50 ℃
Matériau du boîtier	ADC12
Protection contre la pénétration	IP66
Résistance aux chocs	IK08
Protection contre les surtensions	10KV/20KV
Diamètre du robinet	60mm
Poids	6,0kg	7,2 kg	8,4 kg	9,5 kg	10,8 kg	12,2 kg

CONCEPTION EN DÉTAILS

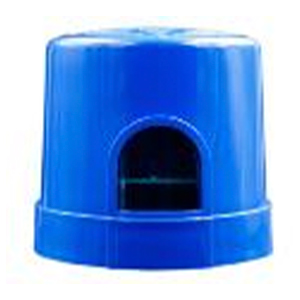

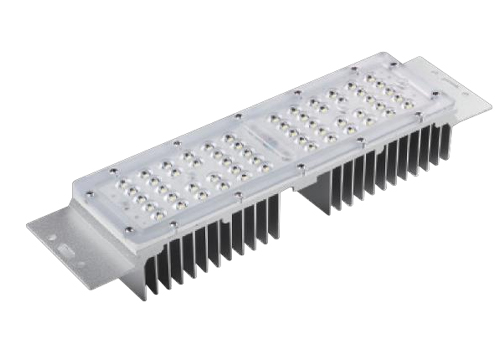

Module LED Module multiled en option avec une efficacité du luminaire jusqu'à 160 lm/w, longue durée de vie 50 000 heures.	Phoàcontrôle (facultatif) En option avec prise NEMA et cellule photoélectrique/capuchon de court-circuit.

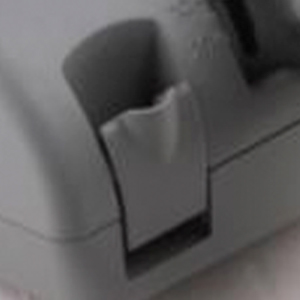

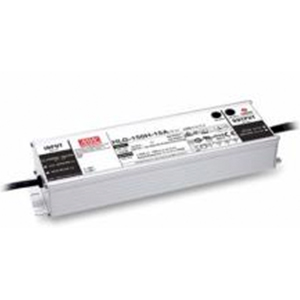

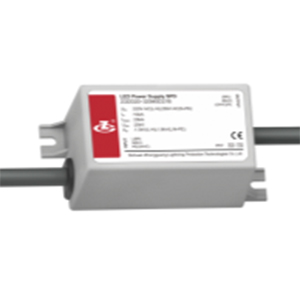

Bloc d'alimentation Driver LED haute performance - Gradation 0-10v sur demande - La marque du conducteur peut choisir parmi MOSO, Meanwell, Philips, Osram.	Boucles Ouverture sans outil du compartiment de vitesse, facile pour l'entretien.

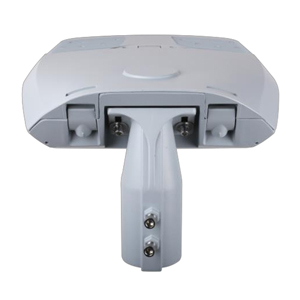

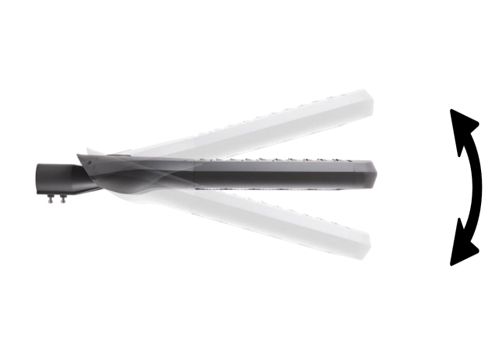

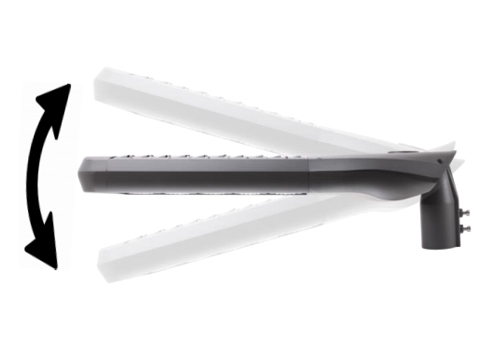

Robinet Grand angle réglable de 0 ℃ ± 15 ℃ pour une entrée latérale et un montage sur poteau.	Sectionneur de puissance Automatiquement du luminaire lorsque le compartiment d'engrenage est ouvert et après la fermeture, sécurité pour les travailleurs lors de la maintenance.

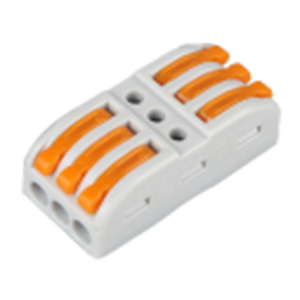

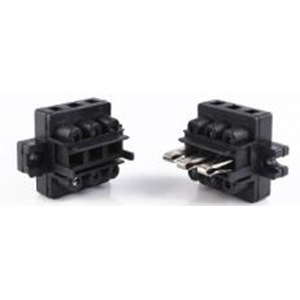

Connecteur Connecteur enfichable rapide, sans outil, gagnez du temps.	SPD Dispositif de protection contre les surtensions 10kv (20kv en option), protection plus fiable pour l'unité d'alimentation LED.

MODULE LED DISPONIBLE

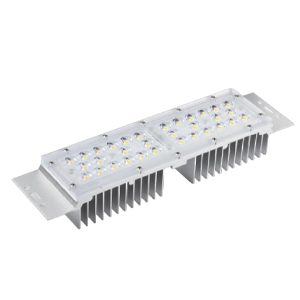

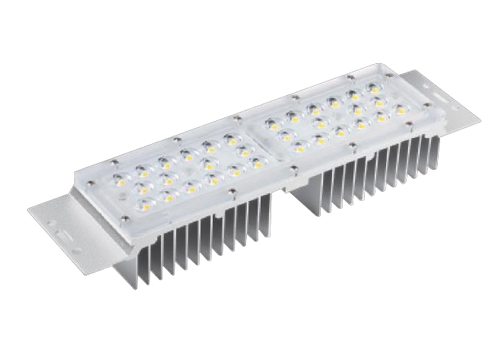

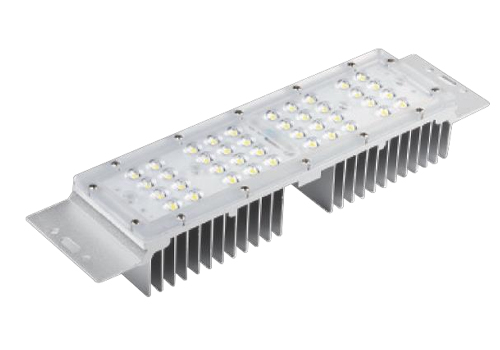

MODULE LED 5050 Quantité de LED : 32 pièces. Puissance : 50 w	MODULE LED 3030 Quantité de LED: 40 pièces Puissance : 30 w

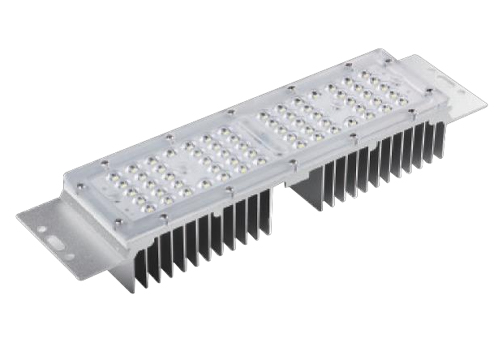

MODULE LED 3030 Quantité de LED: 56 pièces Puissance : 50 w	MODULE LED 3030 Quantité de LED : 64 pièces Puissance : 60 w

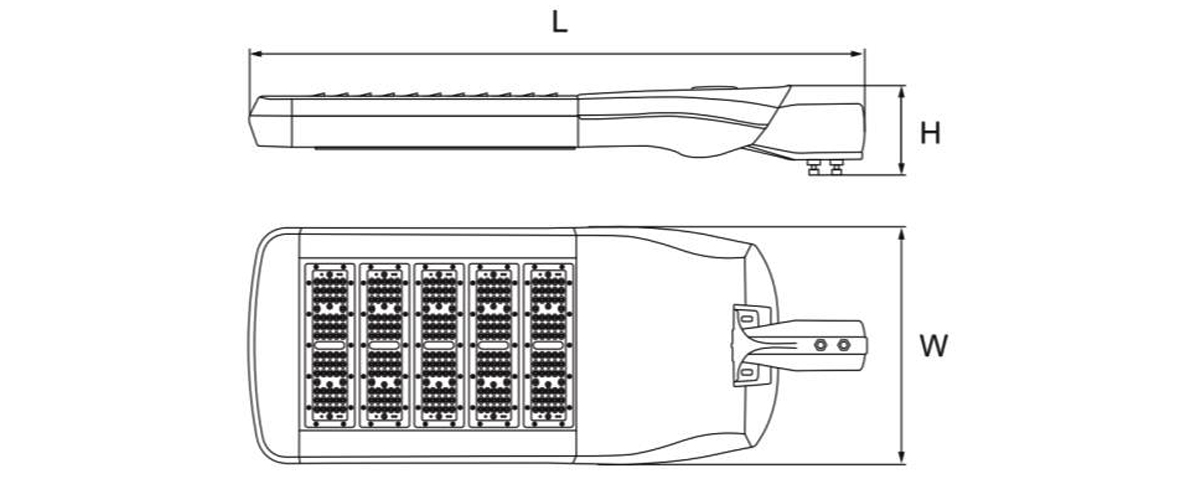

DIMENSIONS (mm)

INFORMATIONS DE COMMANDE

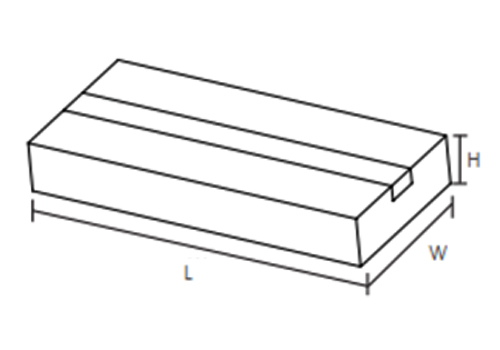

DONNÉES LOGISTIQUE

INSTALLATION

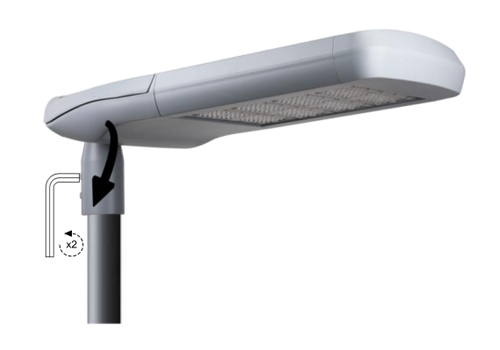

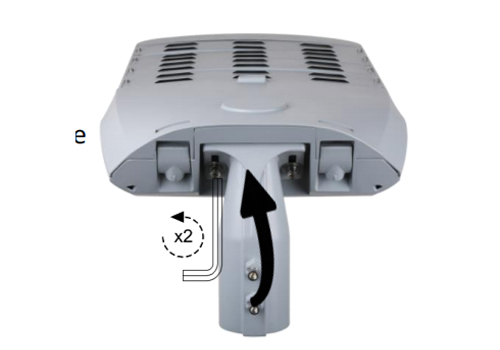

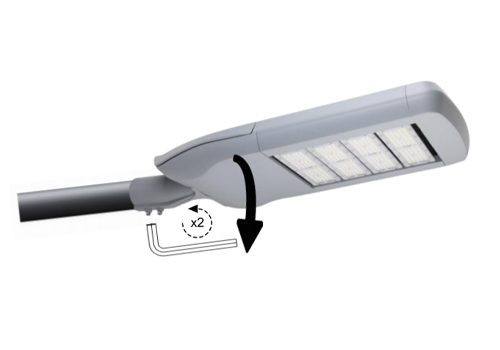

Serrez le luminaire au poteau à l'aide d'une clé allen.	Desserrez les vis à l'aide d'une clé Allen et faites pivoter le réglage du robinet en position d'entrée latérale.
Un seul outil manuel est nécessaire pour installer le luminaire.	L'angle du robinet peut être ajusté de -15°, -10°, 0°, 5°, 10°, 15°.

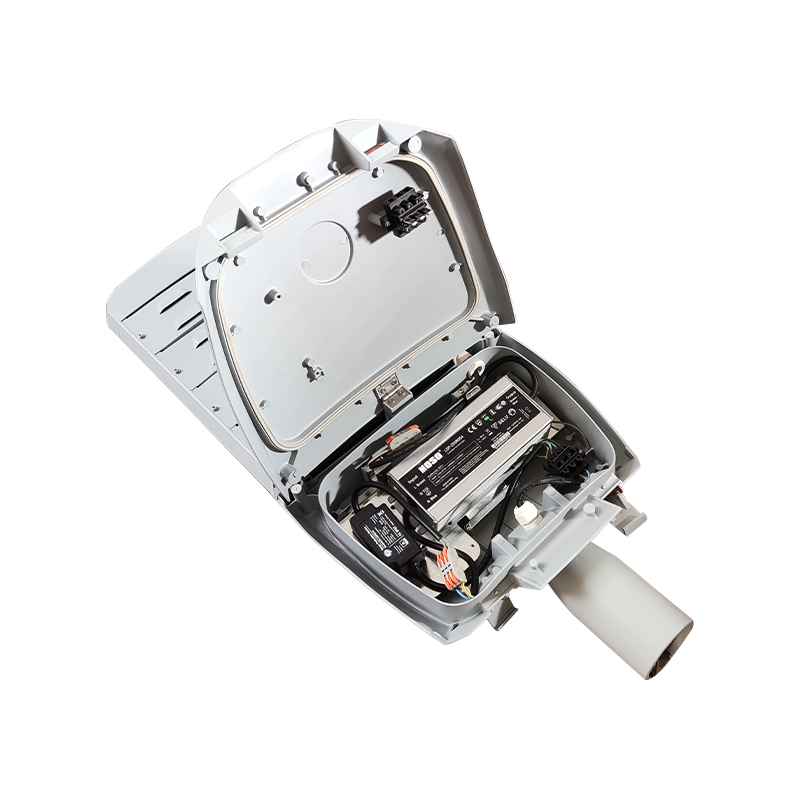

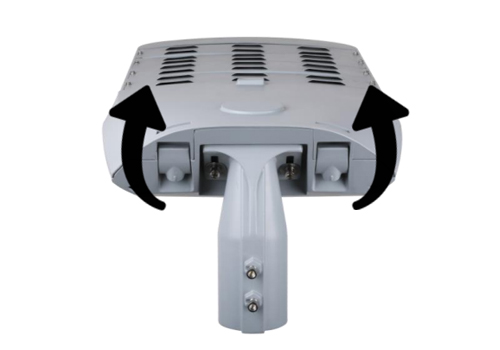

L'angle du robinet peut être ajusté de -15°, -10°, 0°, 5°, 10°, 15°.	Appuyez sur deux boucles pour ouvrir le compartiment de vitesse.

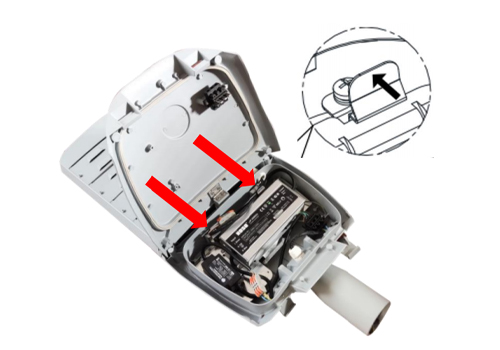

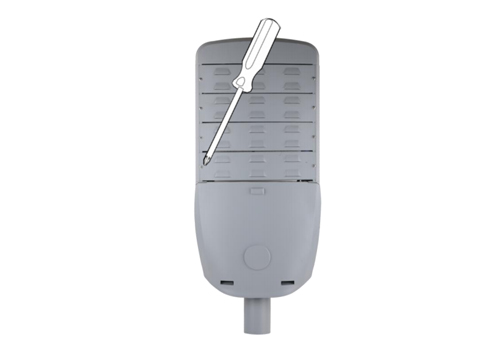

Placez le couvercle du compartiment de vitesses en position verrouillée, poussez les 2 clips par bande et retirez le plateau de vitesses, remplacez les pièces électroniques défaillantes par des neuves, puis verrouillez le compartiment de vitesses.	Desserrez la feuille de couverture arrière et retirez-la, puis continuez à desserrer les vis verrouillées sur le profilé, retirez le module LED défectueux et remplacez-le par un nouveau. Connectez et resserrez chaque pièce étape par étape.
