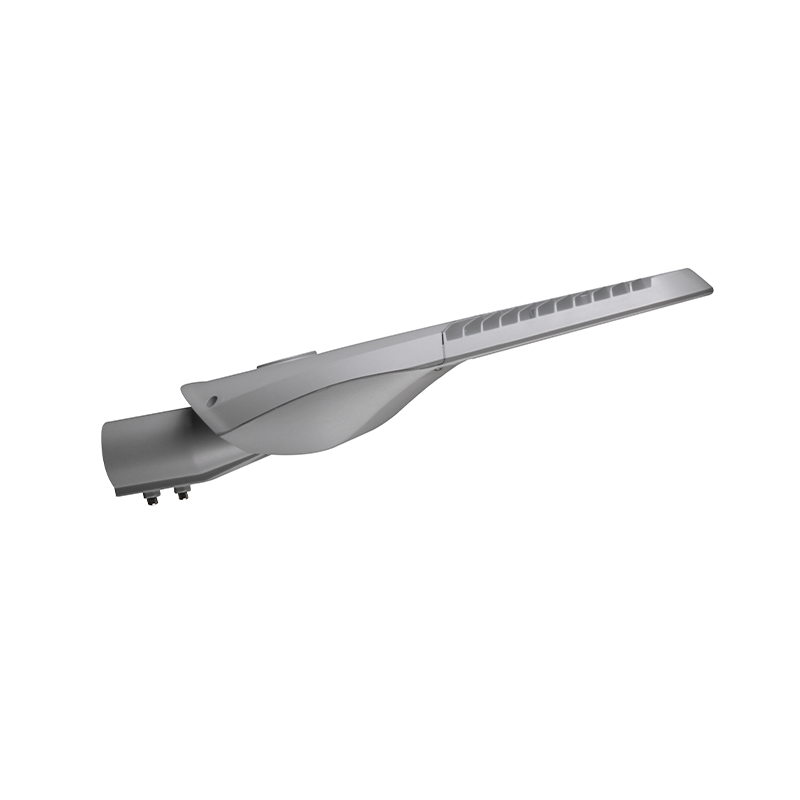

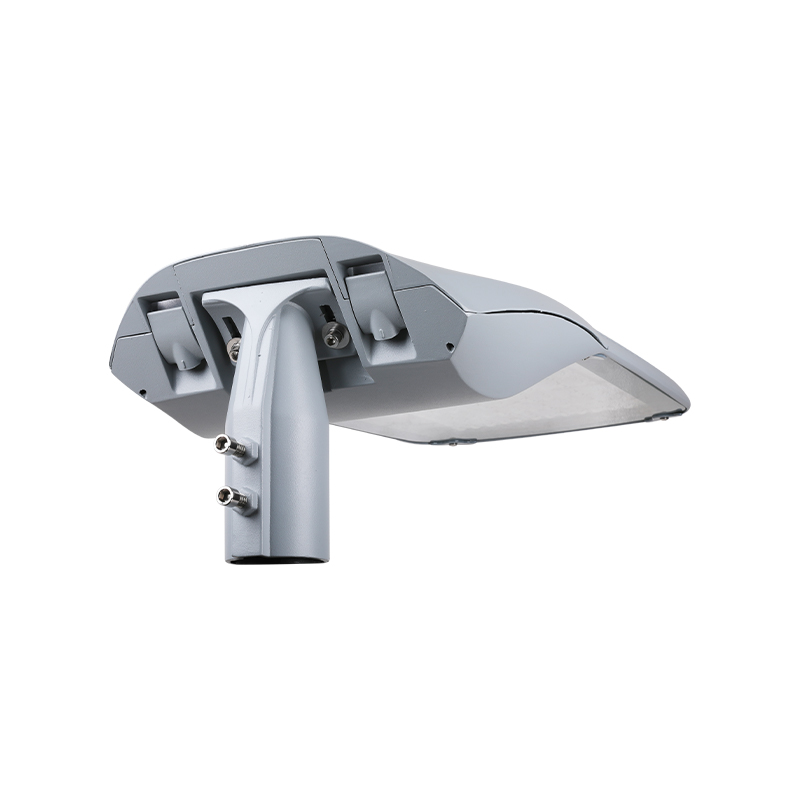

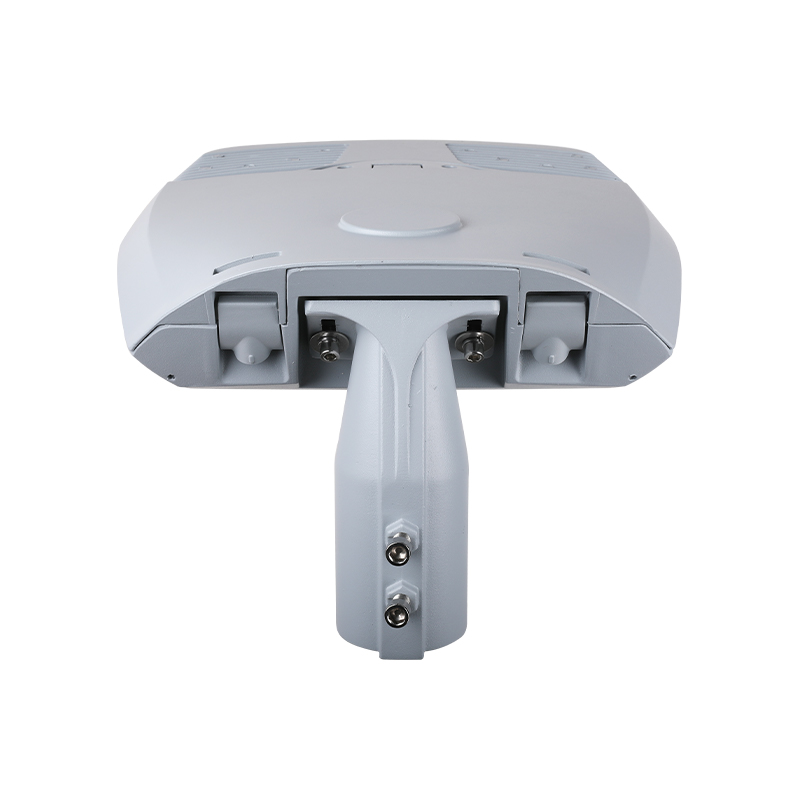

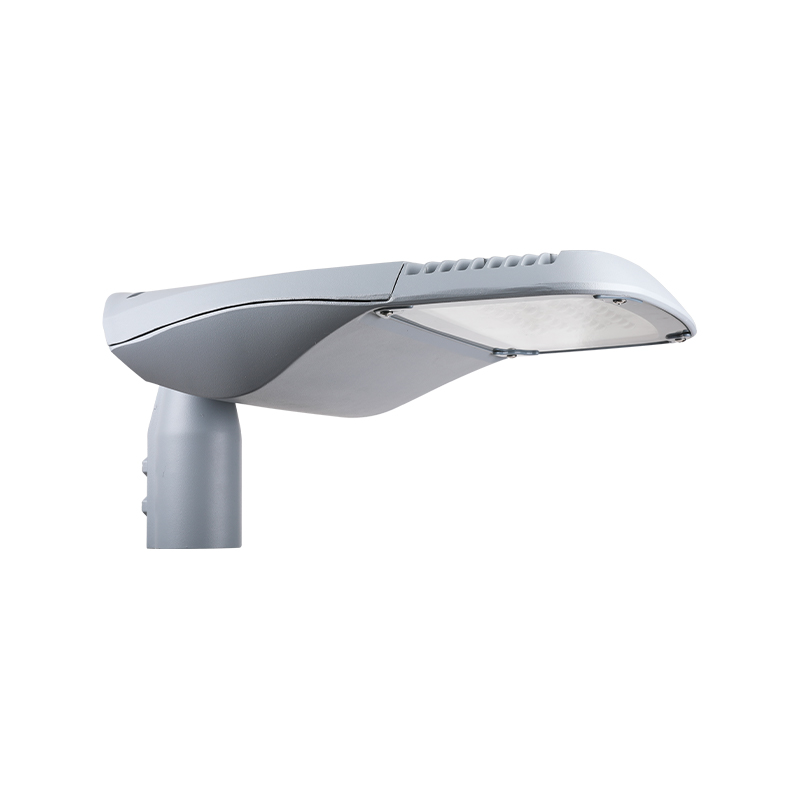

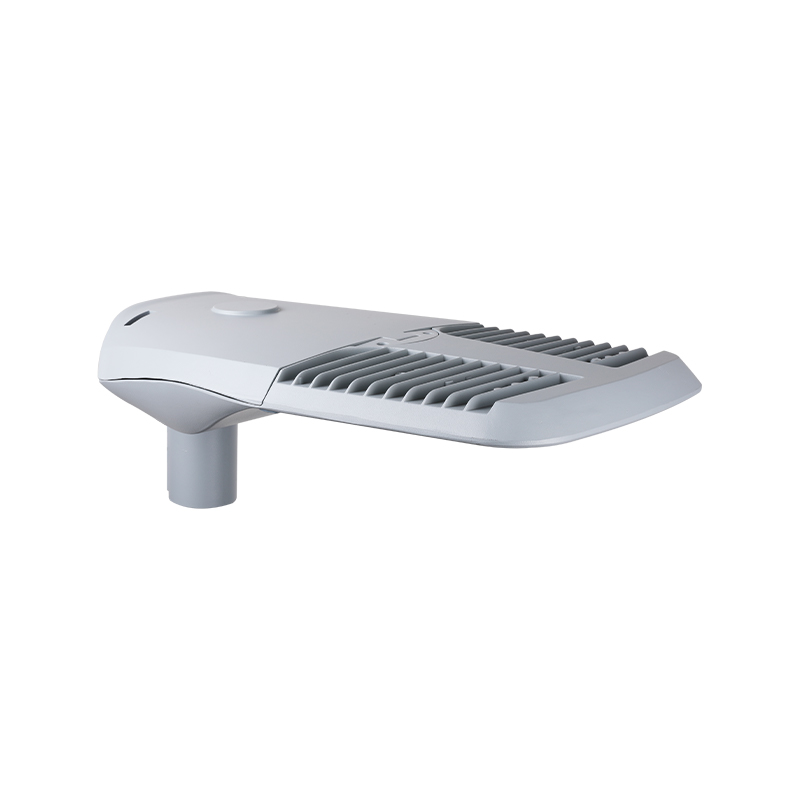

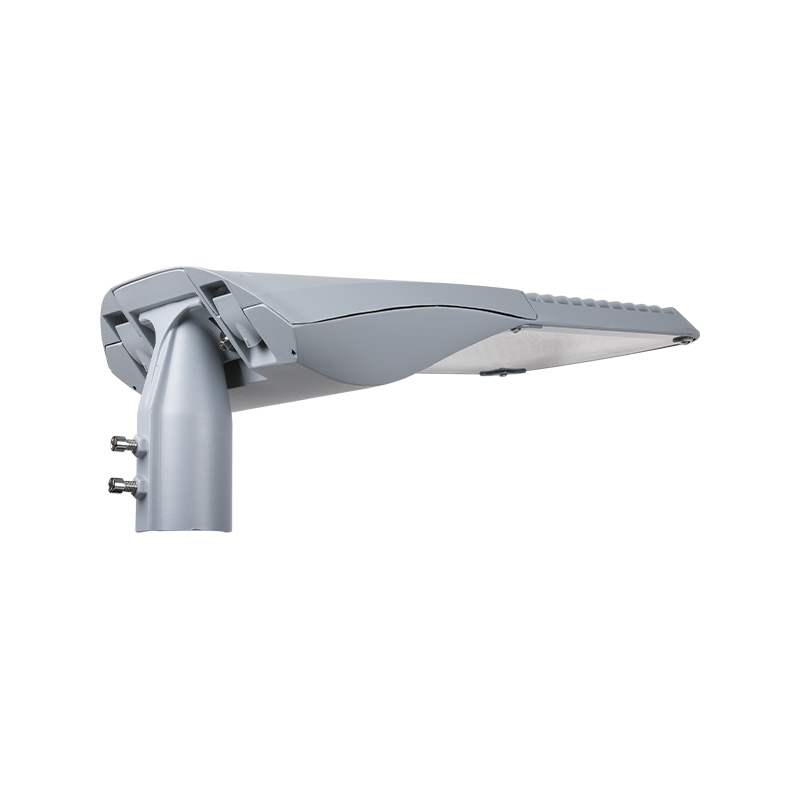

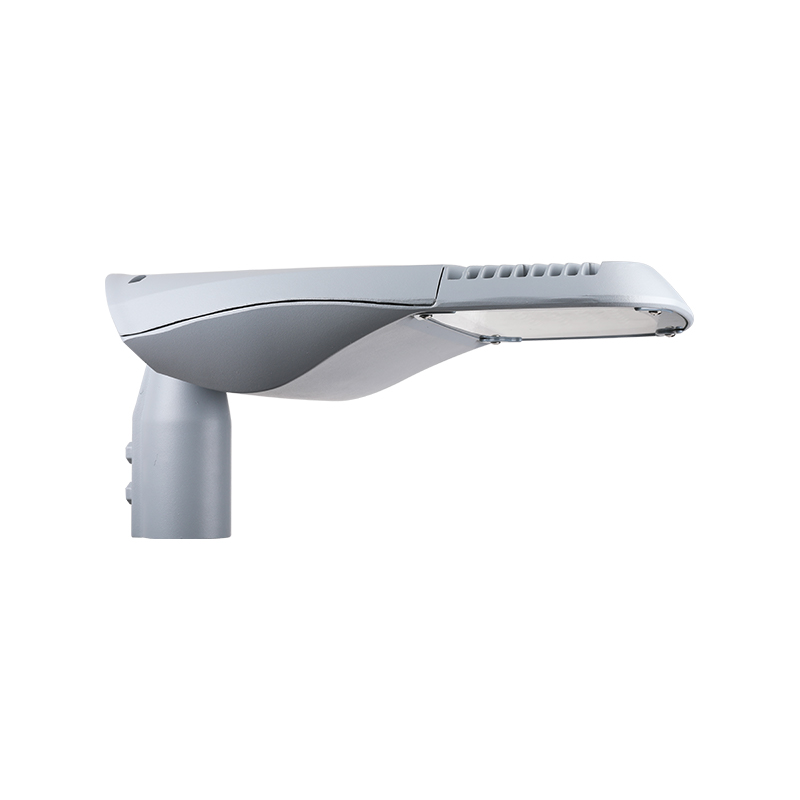

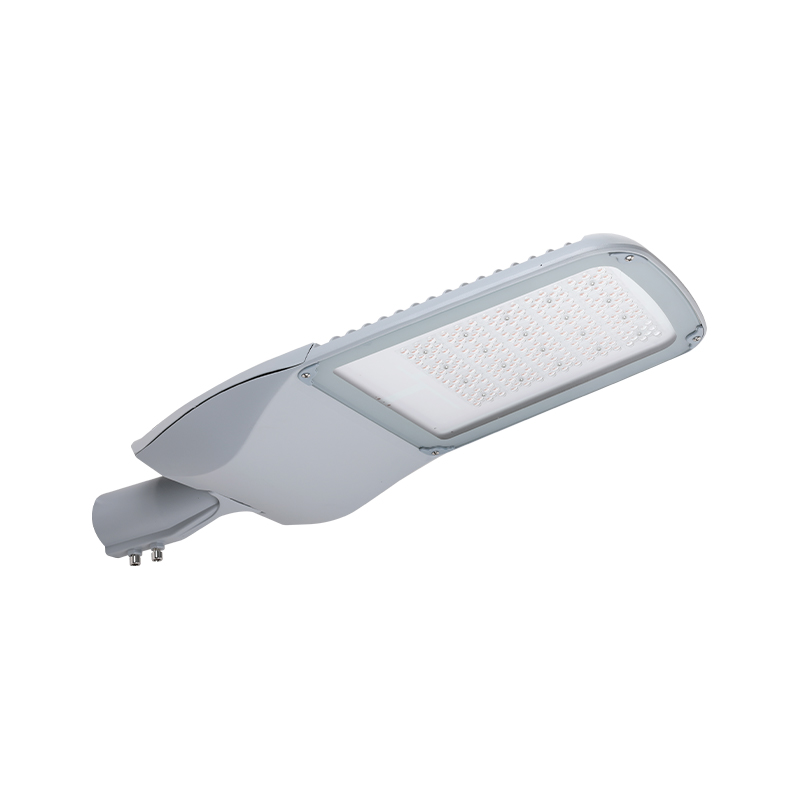

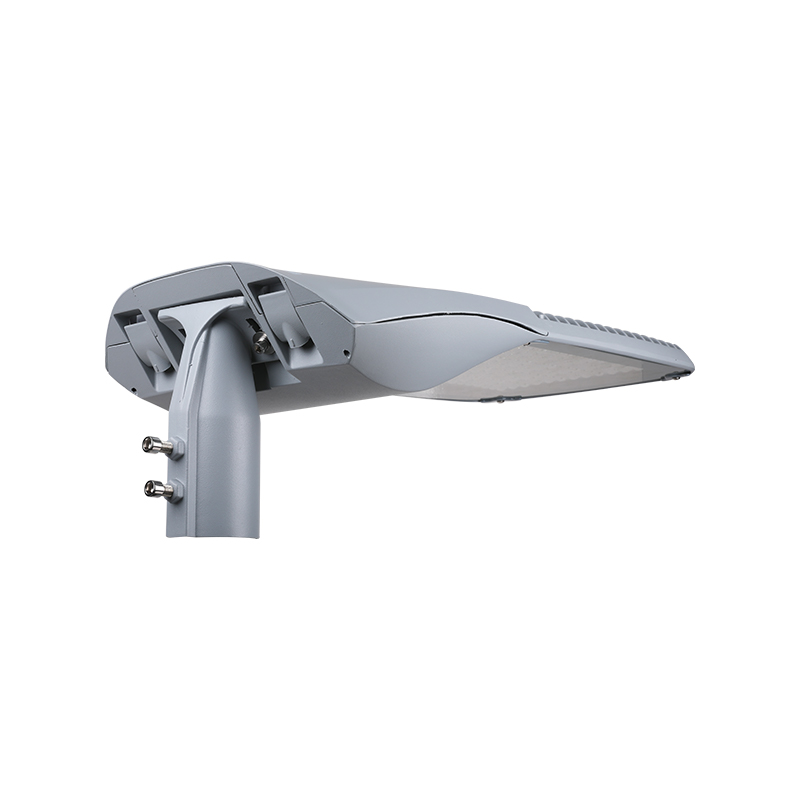

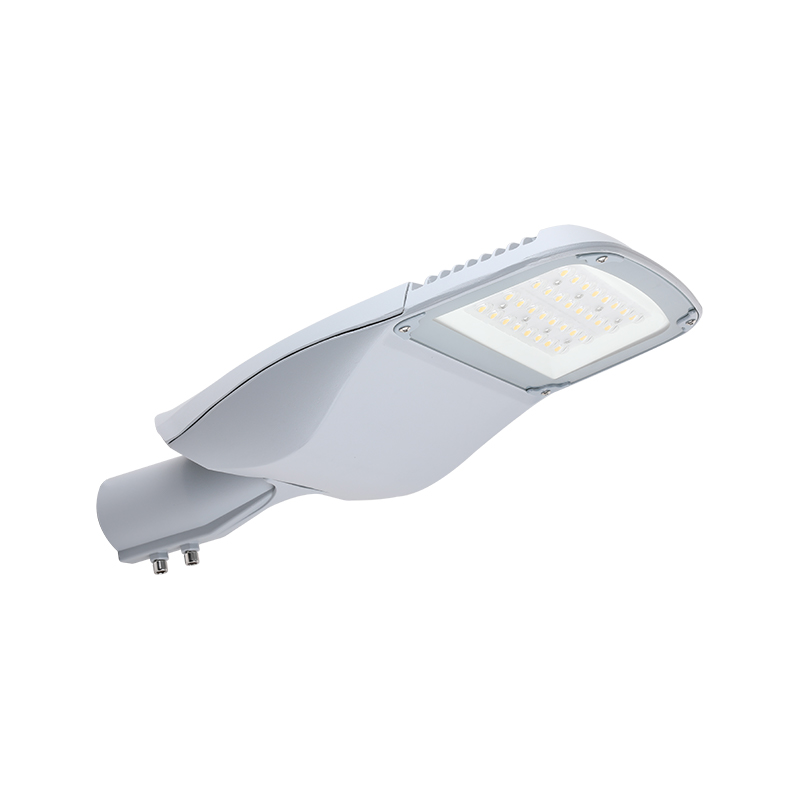

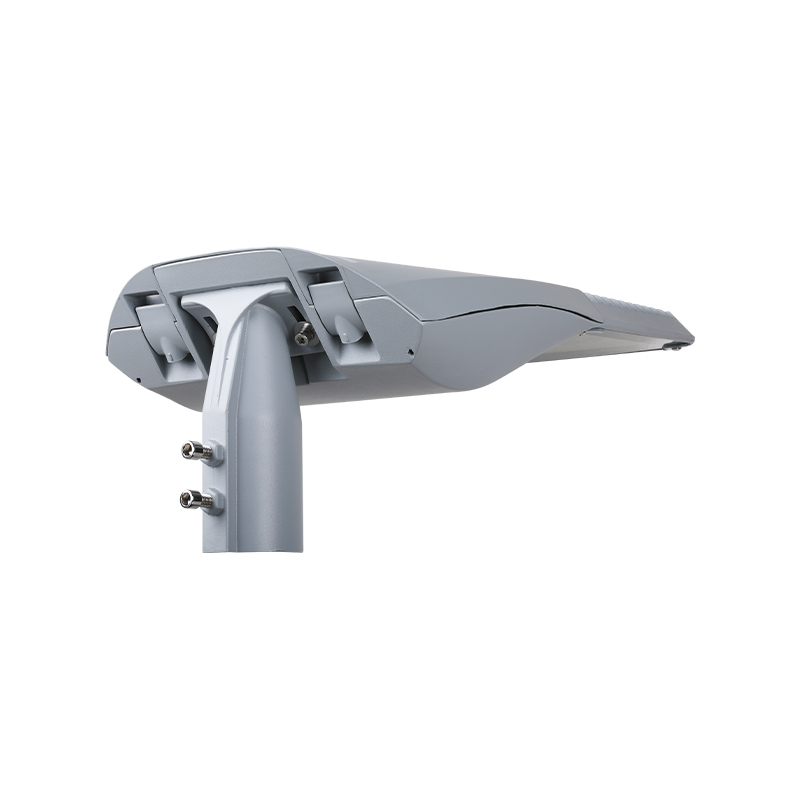

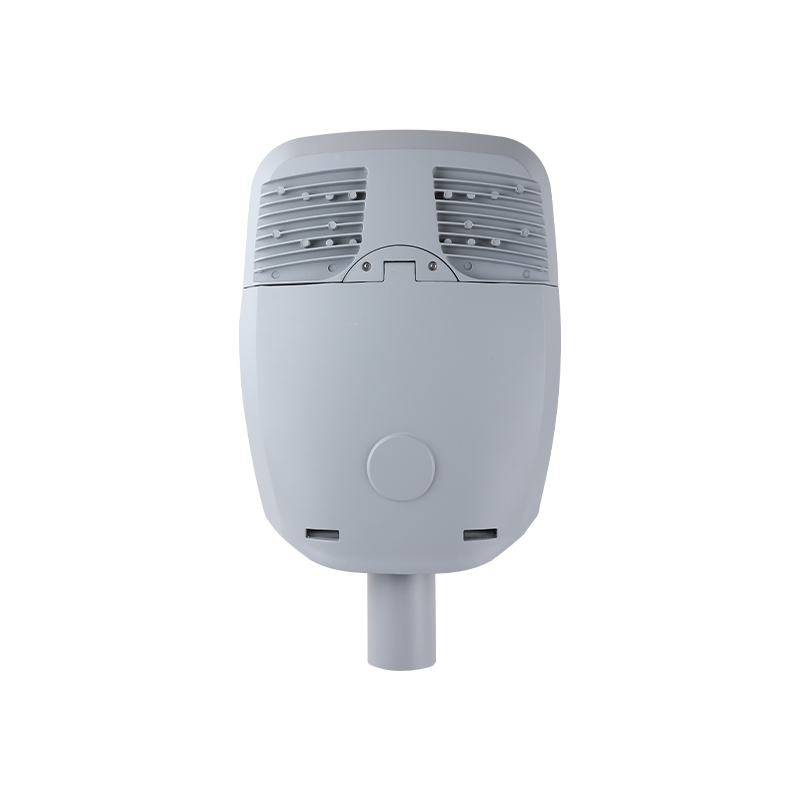

Puce LED SMD 3030/5050 Série FORTUNE Réverbère LED

Description du produit

FORTUNE propose trois tailles pour s'adapter à différents scénarios, améliorant considérablement la flexibilité et la rentabilité du projet. Dans le même temps, l'appareil prend en charge les prises à angle réglable, qui peuvent répondre aux divers besoins d'installation à entrée latérale et sur le dessus de colonne, offrant ainsi une grande commodité aux utilisateurs.
En termes de maintenance, l'appareil peut facilement ouvrir la boîte de vitesses sans outils, et il est également très pratique de remplacer le plateau de transmission, ce qui réduit considérablement la difficulté de maintenance et prolonge la durée de vie. La conception de la lentille optique adoptée permet non seulement une distribution asymétrique de la lumière, mais réduit également efficacement l'éblouissement, améliore l'uniformité de la lumière et offre aux utilisateurs une expérience d'éclairage plus confortable. La conception de la source de lumière LED et de la boîte de vitesses de l'équipement offre également un potentiel d'amélioration future. Les utilisateurs peuvent facilement les remplacer selon leurs besoins pour améliorer encore les performances de l'équipement.

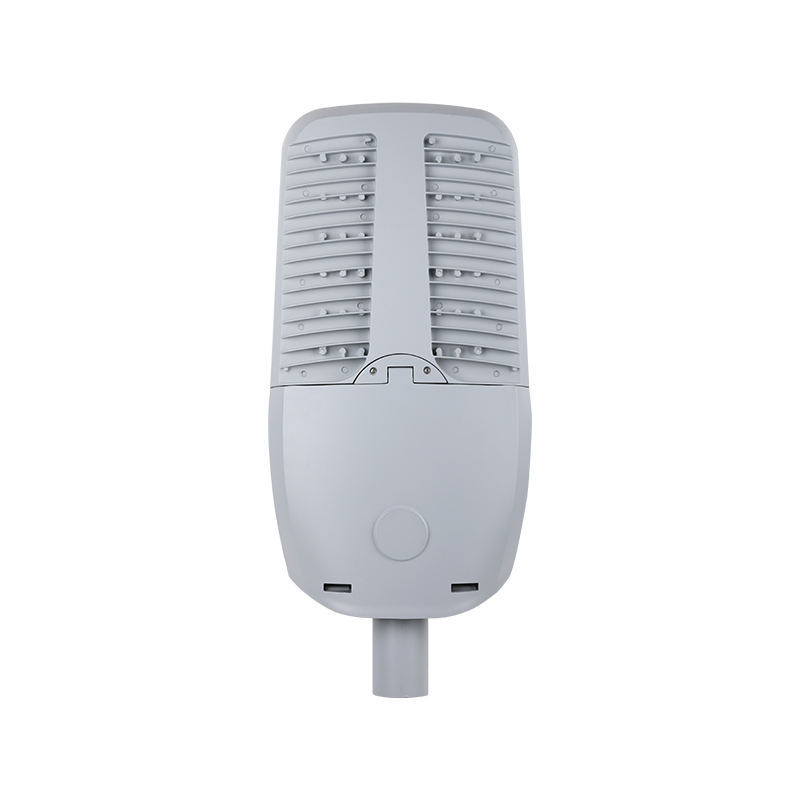

Le corps est en aluminium moulé sous pression et la surface est recouverte d'un revêtement en poudre polyester résistant à la corrosion. Il est non seulement beau et durable, mais présente également une bonne résistance à la corrosion et peut s'adapter à divers environnements complexes. La conception du dissipateur thermique adopte une technologie de dissipation thermique efficace pour garantir la stabilité et la sécurité de l'équipement pendant un fonctionnement à long terme, prolongeant ainsi efficacement la durée de vie de l'équipement.

PRINCIPALES APPLICATIONS

ROUTE ET AUTOROUTE

PONTS

ZONES URBAINES & RÉSIDENTIELLES

ZONES PLACES ET PIÉTONS

SPÉCIFICATIONS TECHNIQUES

SPÉCIFICATION	MINI	MIDI	MAXI
Puissance	50-80w	80-150w	100-200w
Tension d'entrée	100-277 V/50-60 Hz
Température de couleur	3000-6500K
Indice de rendu des couleurs	IRC>70
Température de fonctionnement	-40 ℃ ~ 50 ℃
Matériel de logement	ADC12
Protection contre les entrées	IP66
Résistance aux chocs	IK08
Protection contre les surtensions	10KV/20KV
Diffuseur	Verre trempé
Diamètre du robinet	60mm
Poids	5,9 kg	7,5 kg	8,8 kg

CONCEPTION EN DÉTAILS

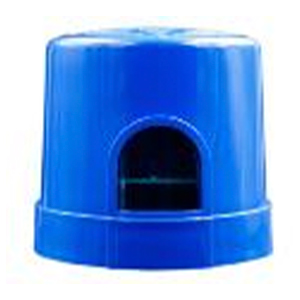

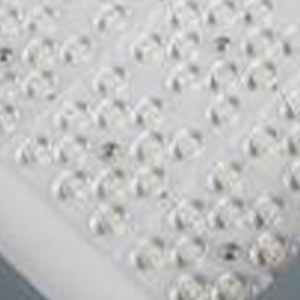

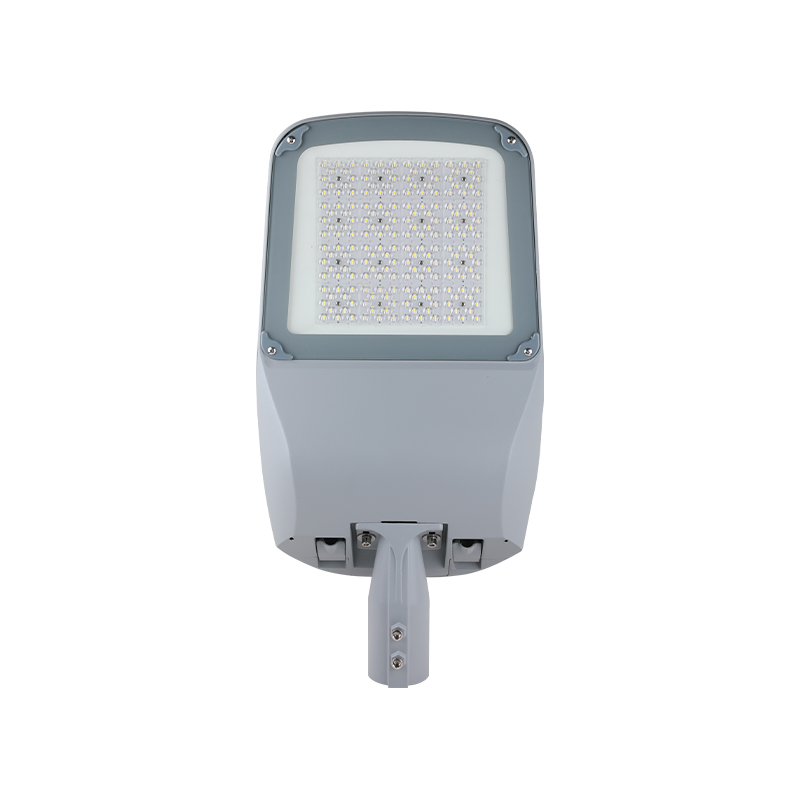

Puces LED Puces LED Lumileds 3030 et 5050 avec une efficacité du luminaire jusqu'à 150 lm/w, longue durée de vie de 50 000 heures.	Photocontrôle (facultatif) En option avec prise NEMA et cellule photoélectrique/capuchon de court-circuit.

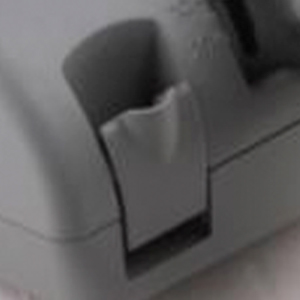

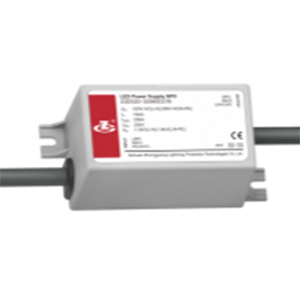

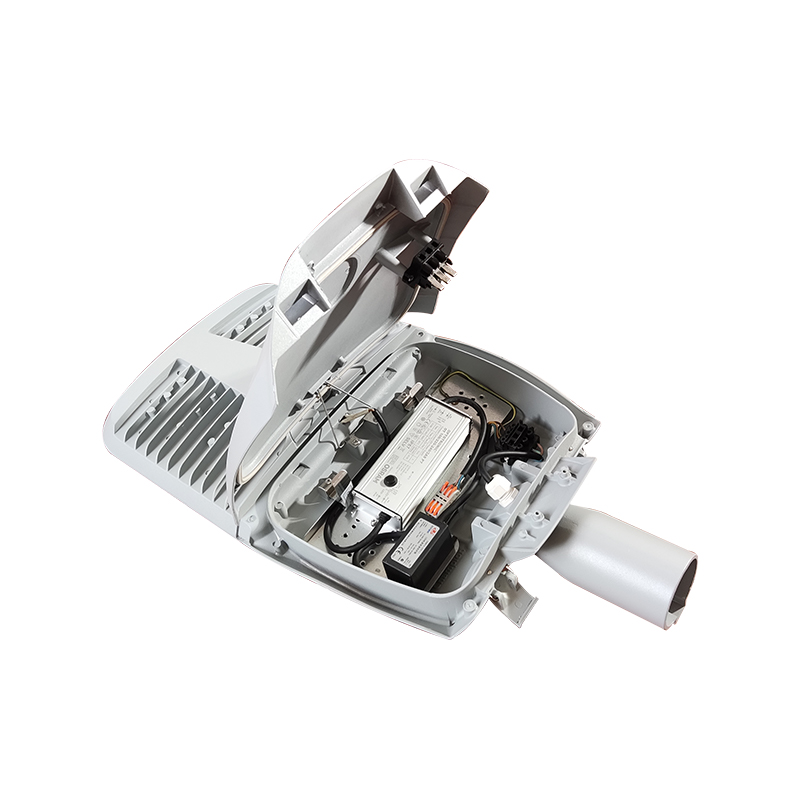

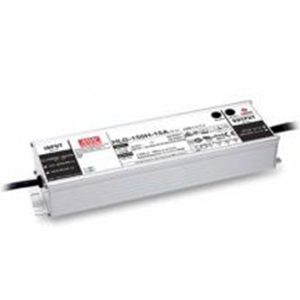

Bloc d'alimentation Driver LED haute performance -Gradation 0-10v sur demande -La marque du conducteur peut choisir parmi MOSO, Meanwell, Philips, Osram.	Boucles Ouverture sans outil du compartiment de vitesse, facile pour l'entretien.

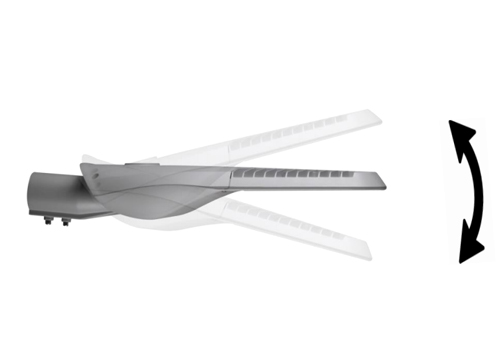

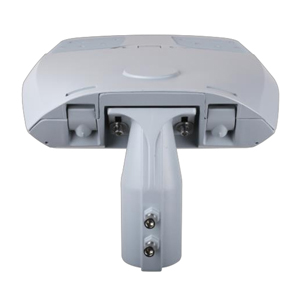

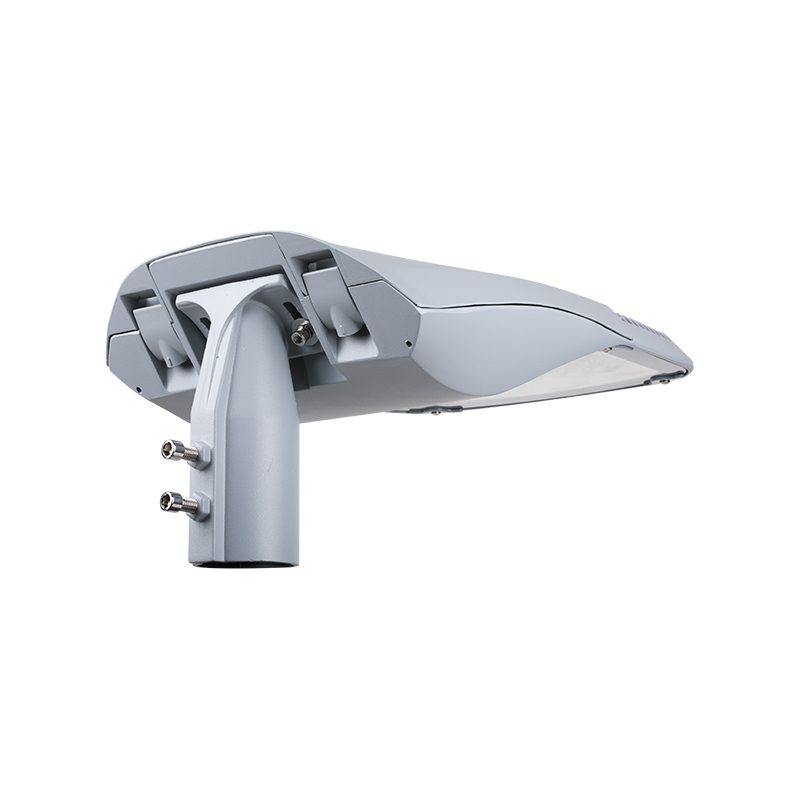

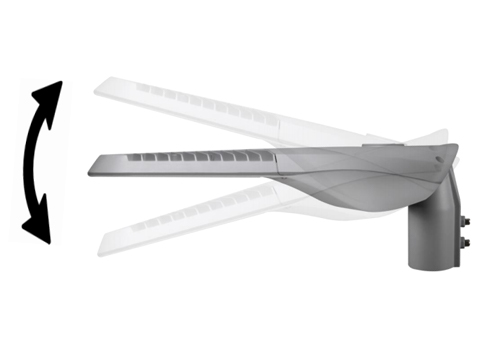

Robinet Grand angle réglable de 0° à ±15° pour une entrée latérale et un montage sur poteau.	Sectionneur de puissance Éteignez automatiquement le luminaire lorsque le compartiment de transmission est ouvert et allumez-le après la fermeture, sécurité pour les travailleurs lors de la maintenance.

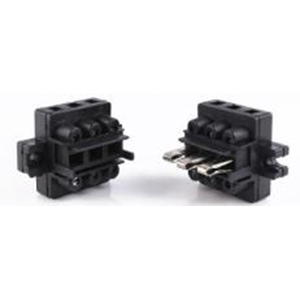

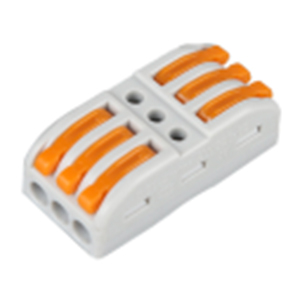

Connecteur Connecteur enfichable rapide, sans outil, gagnez du temps.	SPD Dispositif de protection contre les surtensions 10kv (20kv en option), protection plus fiable pour l'unité d'alimentation LED.

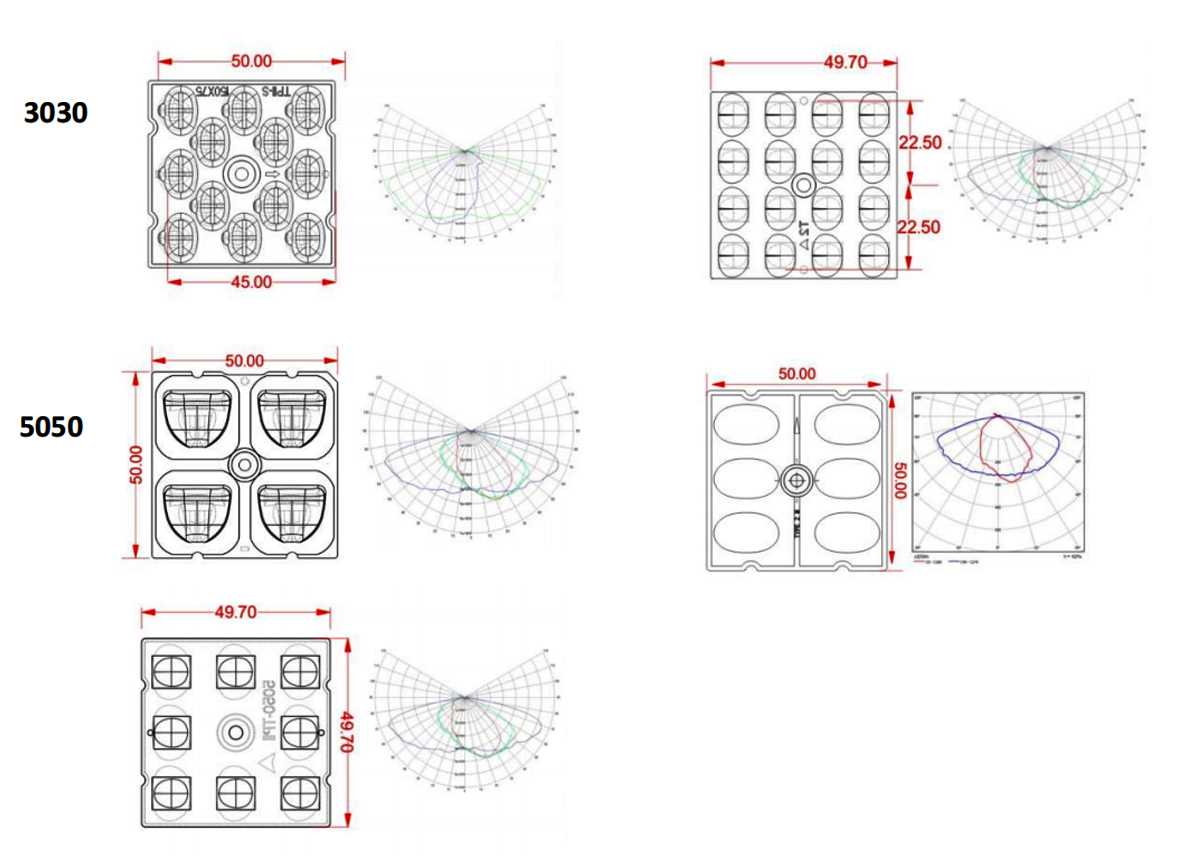

OPTIQUES DISPONIBLES

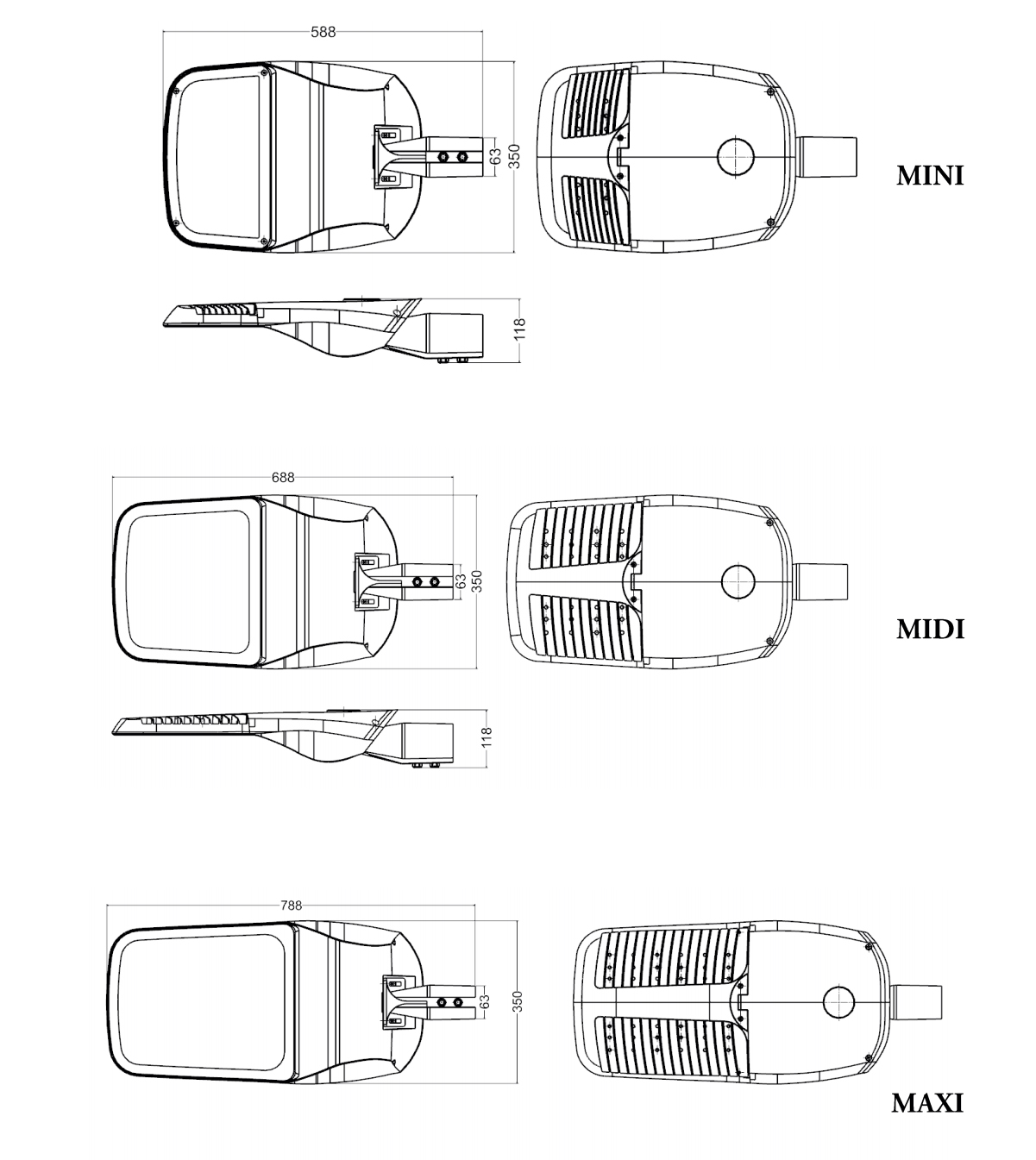

DIMENSIONS (mm)


INFORMATIONS DE COMMANDE

DONNÉES LOGISTIQUE

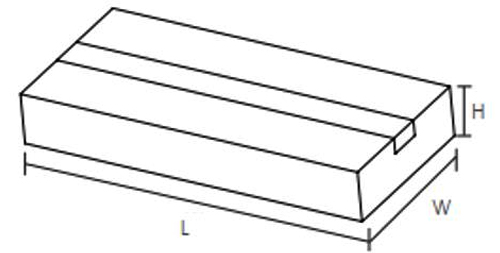

MODÈLE	Unité d'emballage (pièces/carton)	Taille du carton (mm) (Longueur*Largeur*Hauteur)	Poids net	Poids brut	Volume
FORTUNE MINI	1	630*390*180mm	5,9 kg	6,5kg	44,2dm³
FORTUNE MIDI	1	730*390*180mm	7,5 kg	8,3 kg	51,2dm³
FORTUNE MAXI	1	830*390*180mm	8,8 kg	9,8 kg	58,3dm³

INSTALLATION

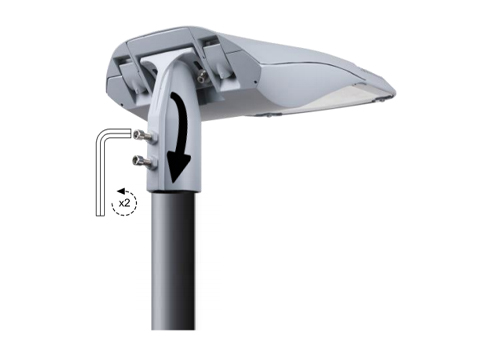

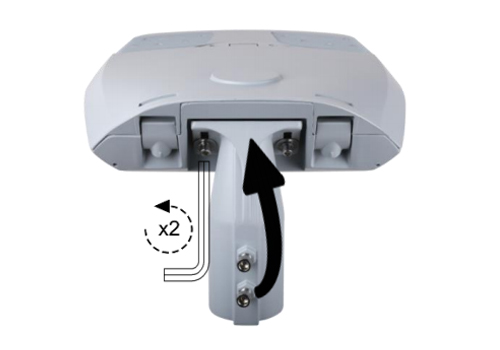

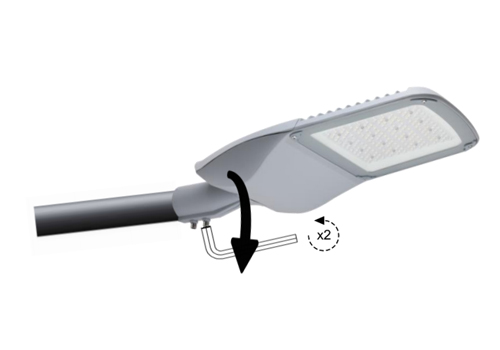

Serrez le luminaire au poteau à l'aide d'une clé allen.	Desserrez les vis à l'aide d'une clé Allen et faites pivoter le robinet pour le régler en position d'entrée latérale.
Un seul outil manuel est nécessaire pour installer le luminaire.	-15° à 15°. L'angle du robinet peut être ajusté de -15°, -10°, 0°, 5°, 10°, 15°.

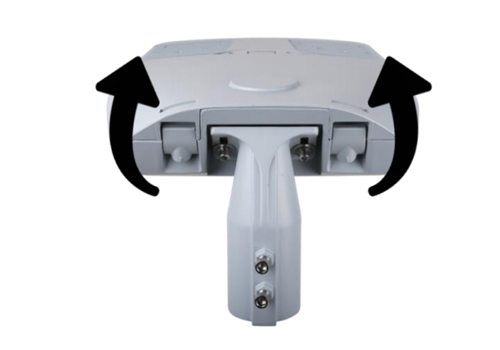

-15° à 15° L'angle du robinet peut être ajusté de -15°, -10°, 0°, 5°, 10°, 15°.	Appuyez sur deux boucles pour ouvrir le compartiment de vitesse.

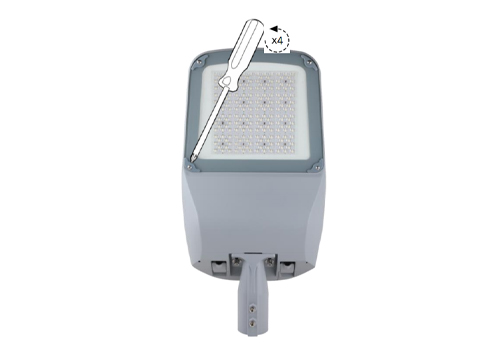

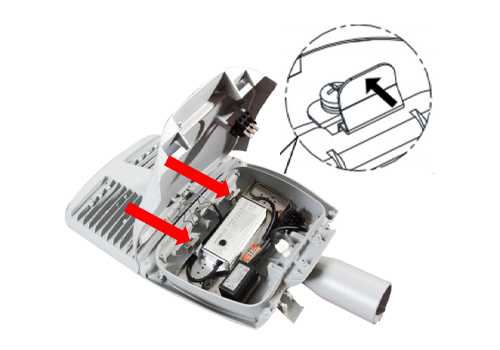

Placez le couvercle du compartiment de vitesses en position verrouillée, poussez les 2 clips par bande et retirez le plateau de vitesses, remplacez les pièces électroniques défaillantes par des neuves, puis verrouillez le compartiment de vitesses.	Desserrez les vis et retirez la vitre, puis continuez à desserrer les vis verrouillées sur la carte PCB, retirez la carte PCB défectueuse et remplacez-la par une nouvelle. Connectez et resserrez chaque pièce étape par étape.
